单根绝缘电线电缆火焰垂直蔓延试验

试验笔记 · 06-20 12:30

阻燃电线电缆或光缆产品广泛应用在各类建设工程中,其特点是敷设量大,敷设密度高,对防止火灾的发生和火焰蔓延,减少火灾损失,保证各类人员的安全撤离具有重要意义。

GB/T 18380.12-2022 电缆和光缆在火焰条件下的燃烧试验 第12部分:单根绝缘电线电缆火焰垂直蔓延试验 1kW 预混合型火焰试验方法:是一项重要的测试标准,主要用于评估单根绝缘电线电缆在火焰条件下的垂直蔓延性能。

注意事项

1.该试验不适用于总截面积 < 0.5 m㎡的单根电线电缆(会被熔化)

2.该试验不适用于细光缆(会断裂)

试样准备

1.提前准备一根长度为:600 ± 25 mm 的单根绝缘电线电缆或光缆

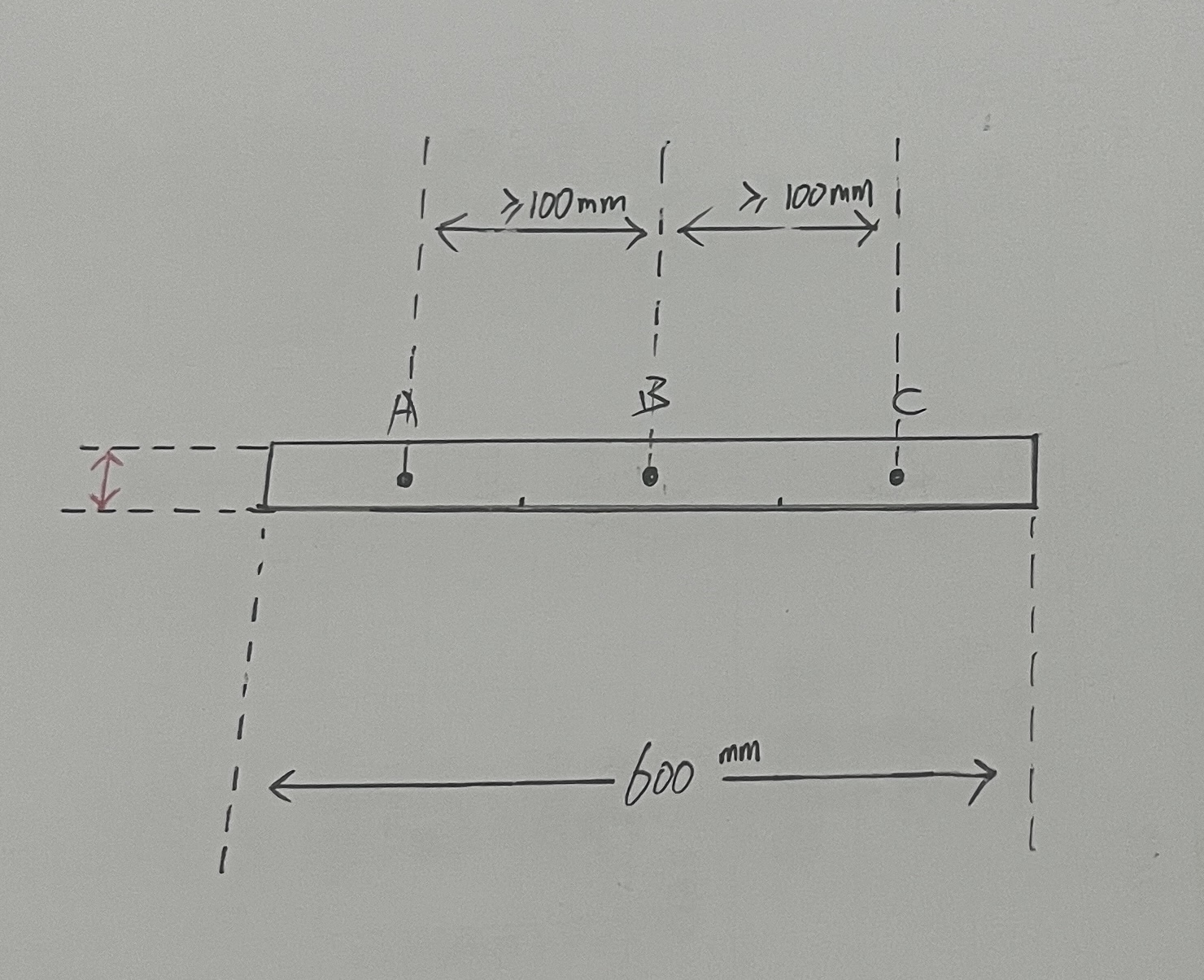

2.测量试样的外径(用于后面的供火时间选择):测量三处取平均值(保留一位小数),每处间隔 ≥ 100 mm

试样外径 = ( A + B + C ) / 3
刘郎阁

3.在试验前,应将该试样放置在(23 ± 5℃)、相对湿度为(50 ± 20%)的环境中放置 ≥ 16h

如果该试样表面有涂料或清漆涂层,应先将该试样放置在(60 ± 2℃)的环境中放置 ≥ 4h,然后在进行以上操作。

试样安装

1.校直试样

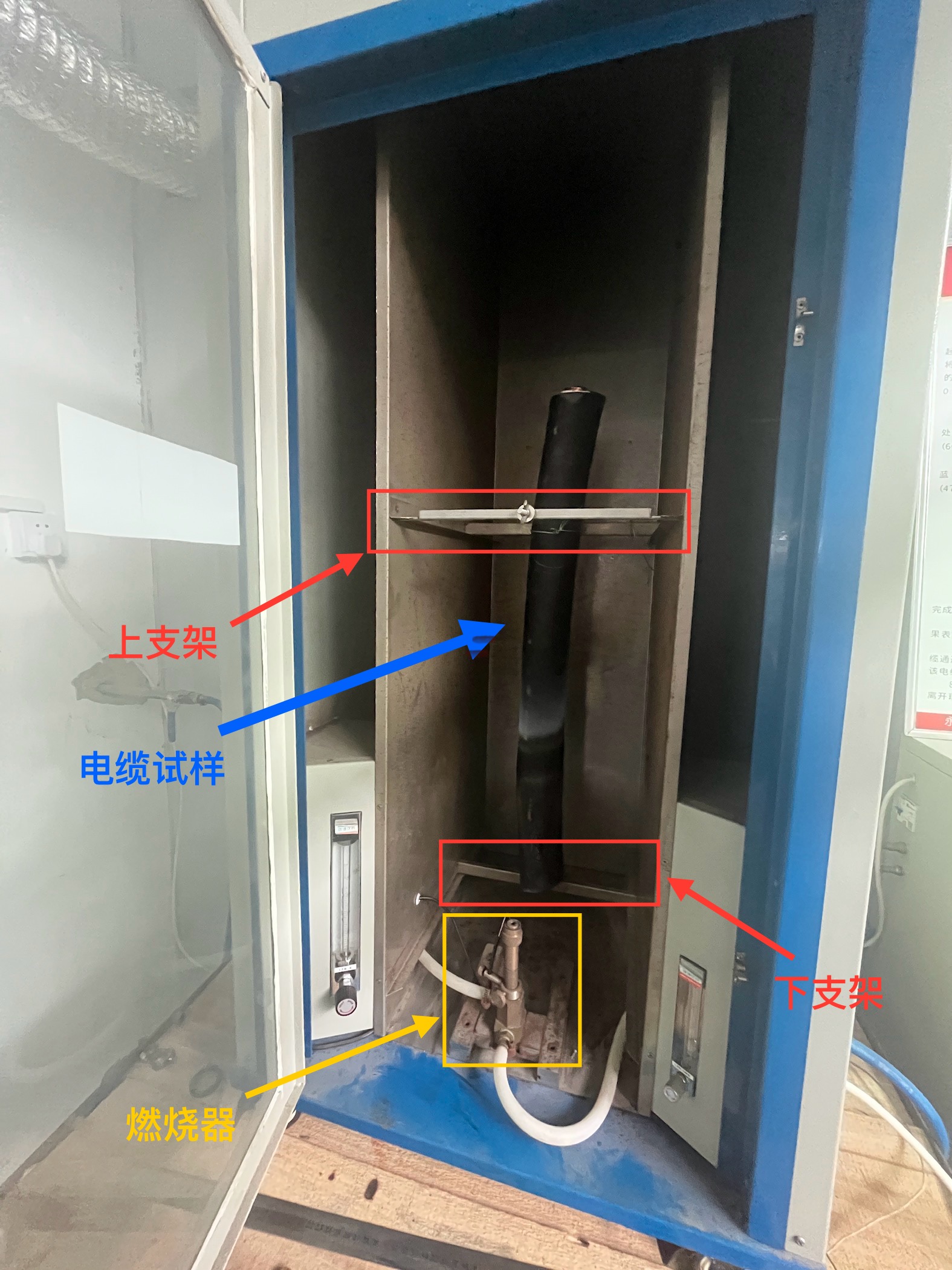

2.该试样应垂直在金属罩内正中间的位置,且距离金属罩两侧面: 150mm ,距离背面: 225mm。

3.并用合适的铜线固定在两个水平支架上。

刘郎阁

水平支架:
刘郎阁

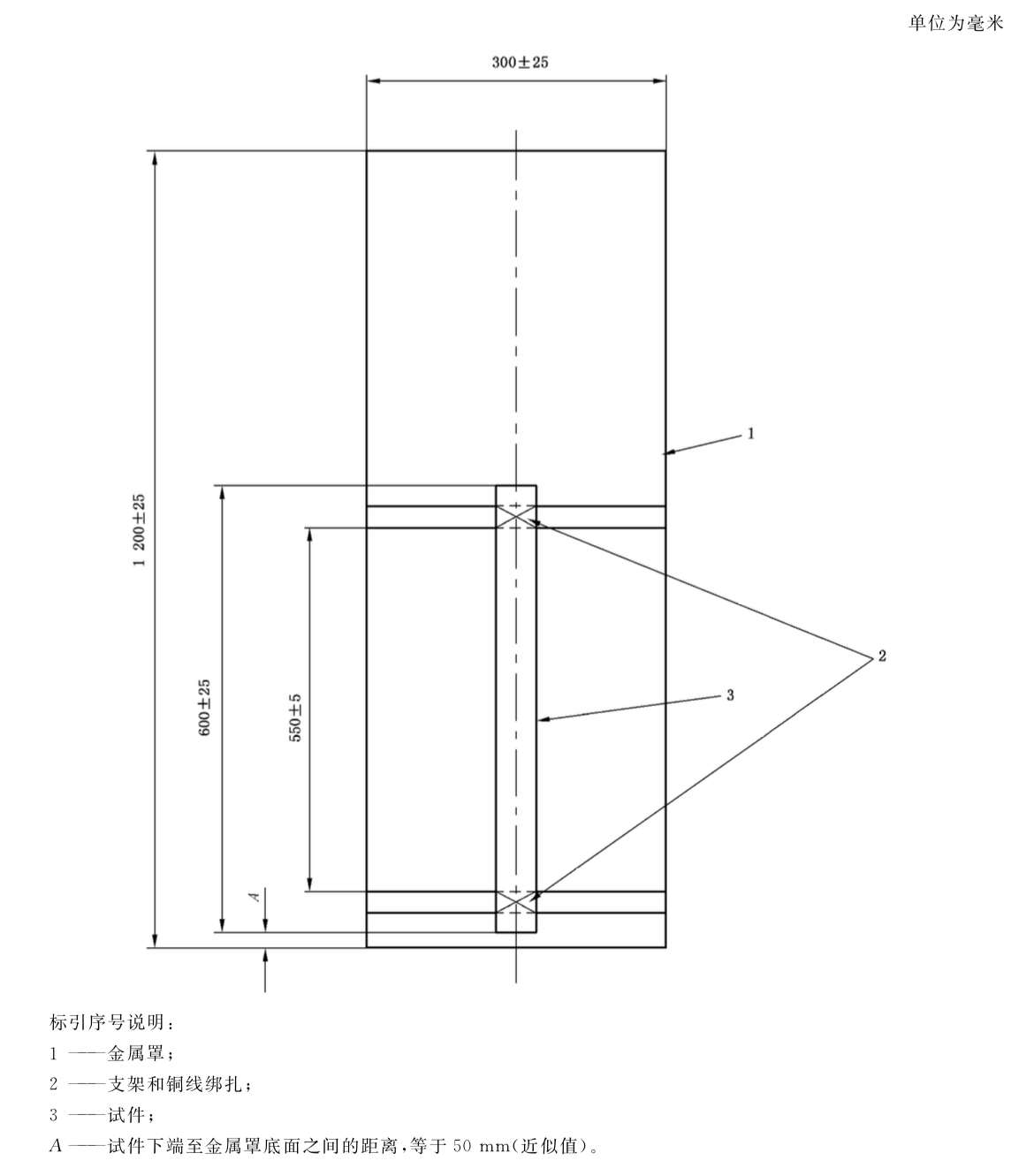

①金属罩中水平支架之间的距离:550 ± 5 mm
②固定好的试样(最下端)与金属罩(底部)的距离:≈ 50 mm

开始试验

1.将空气表和燃气(丙烷气体)表调节到合适的值

刘郎阁

空气表(左边):9.5 ~ 10.5 m³/h
燃气表(右边):6.2 ~ 6.8 L/min

注意:空气表和燃气表↩️顺时针旋转是调小或关闭,↪️逆时针旋转是调大。

丙烷气体的气瓶气压调节:按照图中红色圈内的说明,将气压表调到 0.1 位置处。

刘郎阁

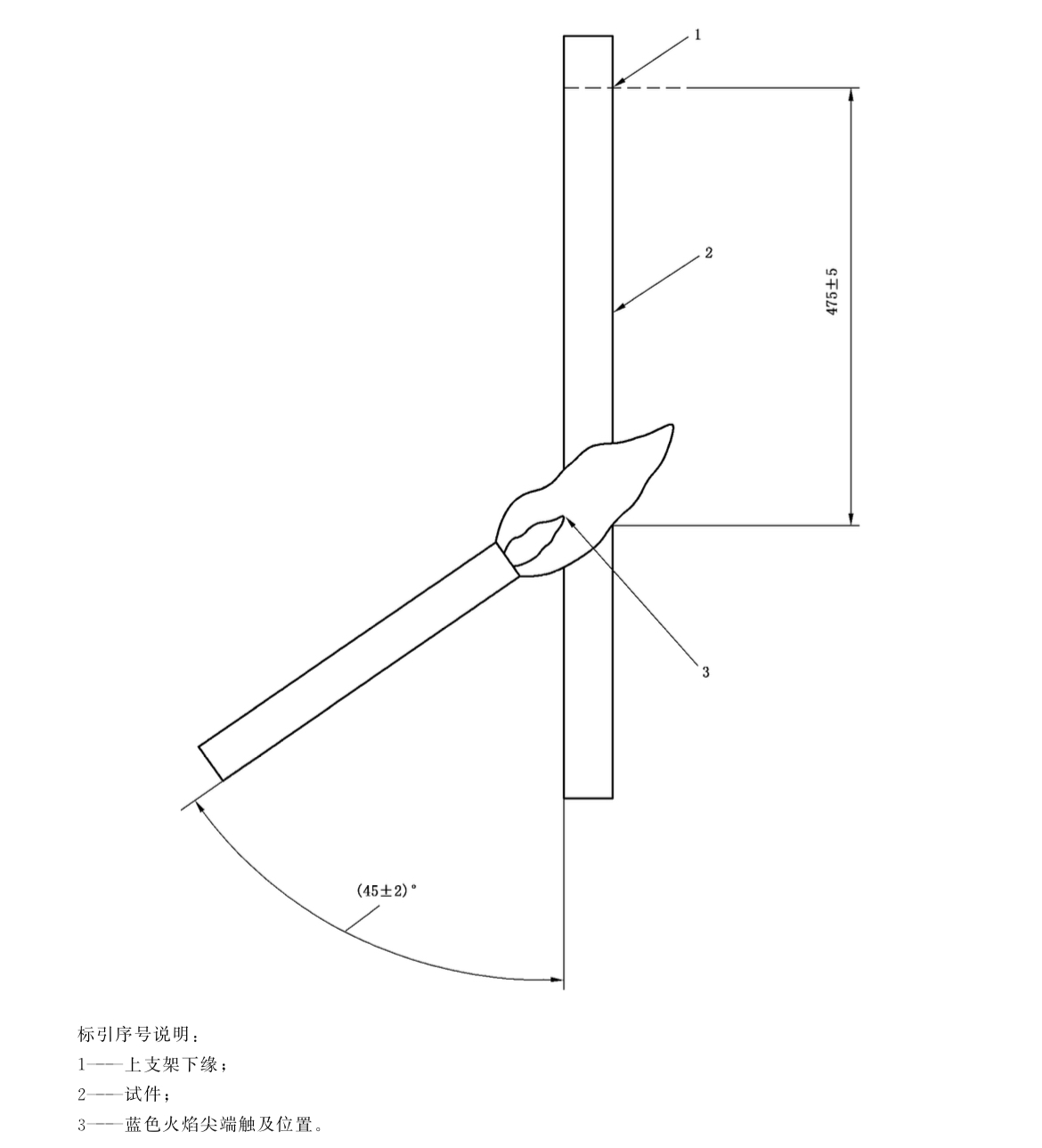

2.用燃烧器的蓝色火焰(内焰)部分与试样表面接触,在调节火焰时整个火焰高度约为:170 ~ 190 mm,其中内焰高度约为:50 ~ 60 mm,注意边调节边观察。

  • 燃烧器与试样的角度调节:45 ± 2度
  • 内焰部分与试样表面接触的位置:距离上支架下缘(475 ± 5)mm处。

刘郎阁

对于扁电缆,内焰部分与试样表面接触的位置应在扁平部分的中间位置处。

3.整个供火期燃烧期器的位置应固定

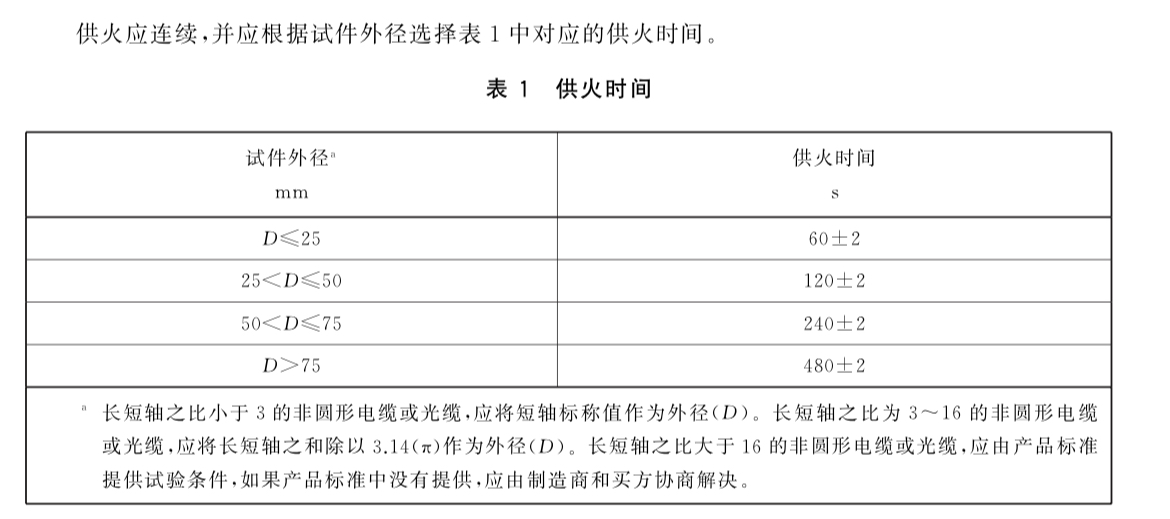

4.供火时间:根据前面计算的值选择合适的供火时间。

刘郎阁

5.[可选]如果在试验过程中,试样发生明显的移动,可以在距离上支架(下缘) 550 ± 5mm的位置处,施加一个 ≈ 5 N/m㎡ 垂直试样的力。

6.燃烧结束后,移开燃烧器并灭掉火焰。

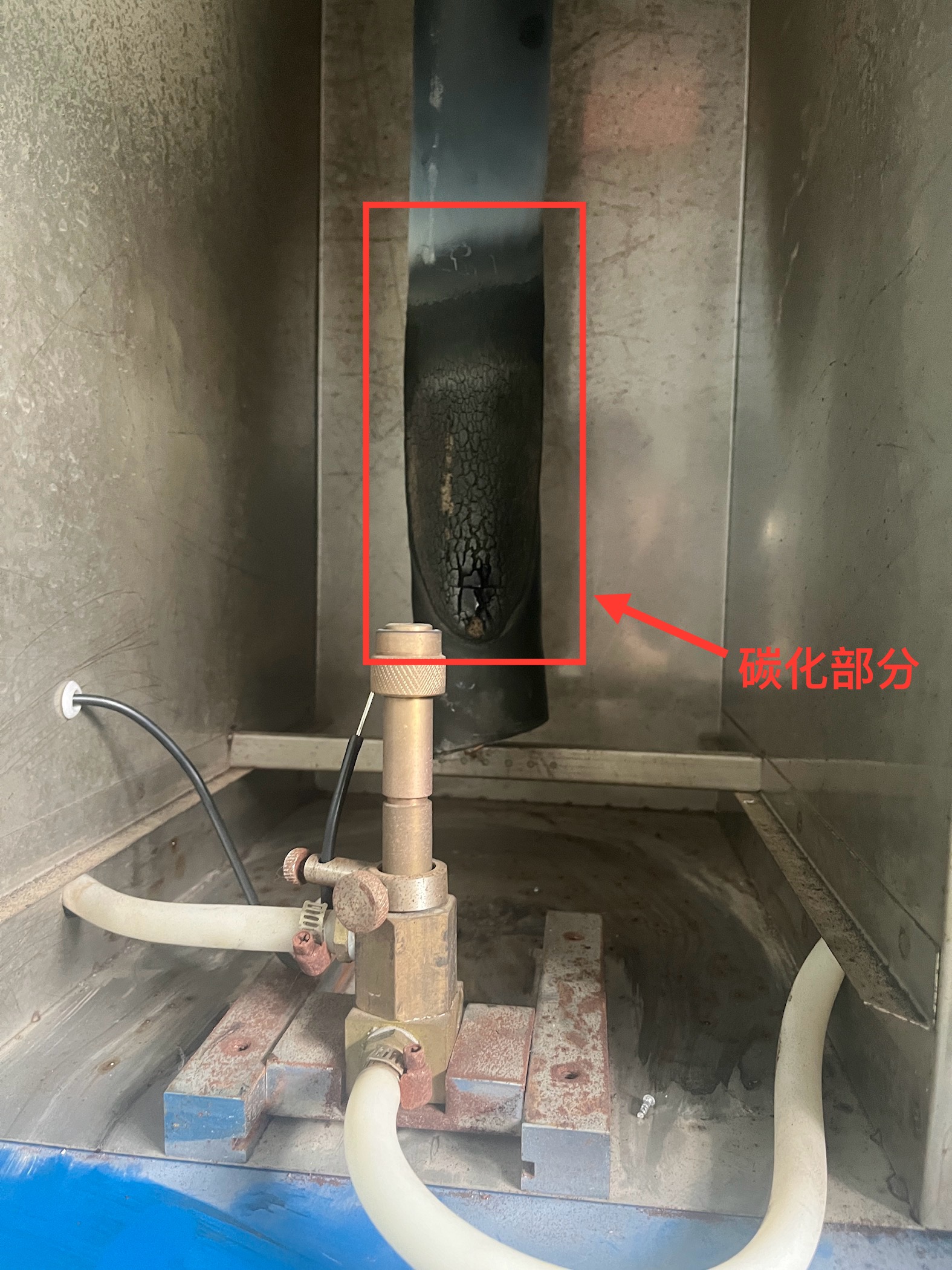

7.待所有的燃烧停止后,擦净试样,观察试样的碳化情况,判定并记录。

炭化部分起始点确定方法

刘郎阁

用锋利的物体,例如小刀的刀刃,按压电缆表面。如果弹性表面在某点变为脆性(粉化)表面,则表明该点即是炭化部分起始点。

结果判定

上夹具下缘与上炭化部分距离 > 50mm ,上夹具下缘与下炭化部分距离 ≤ 540mm ,两者同时满足时判定为合格。
