煤矿用电缆阻燃性能试验

试验笔记 · 06-19 13:35

MT/T 386-2011 煤矿用电缆阻燃性能的试验的目的主要有以下几点:

  • 保障煤矿生产的安全。煤矿环境中存在着瓦斯、煤尘等易燃易爆物质,使用具有良好阻燃性能的电缆可以降低火灾发生的风险,减少火灾造成的损失和危害。

  • 确保电缆在火灾情况下能够保持一定的性能。通过试验判定电缆在特定条件下是否能够阻止火焰蔓延,以及是否能在一定时间内维持电路的完整性,为紧急情况下的应急措施和设备运行提供保障。

  • 规范煤矿用电缆的质量和性能标准。为电缆生产企业提供明确的技术要求和质量检验依据,促进产品质量的提升。

  • 提高煤矿电气系统的可靠性。有助于预防因电缆阻燃性能不足导致的电气故障和火灾事故,保障煤矿生产的稳定运行。

试验条件(参数部分)

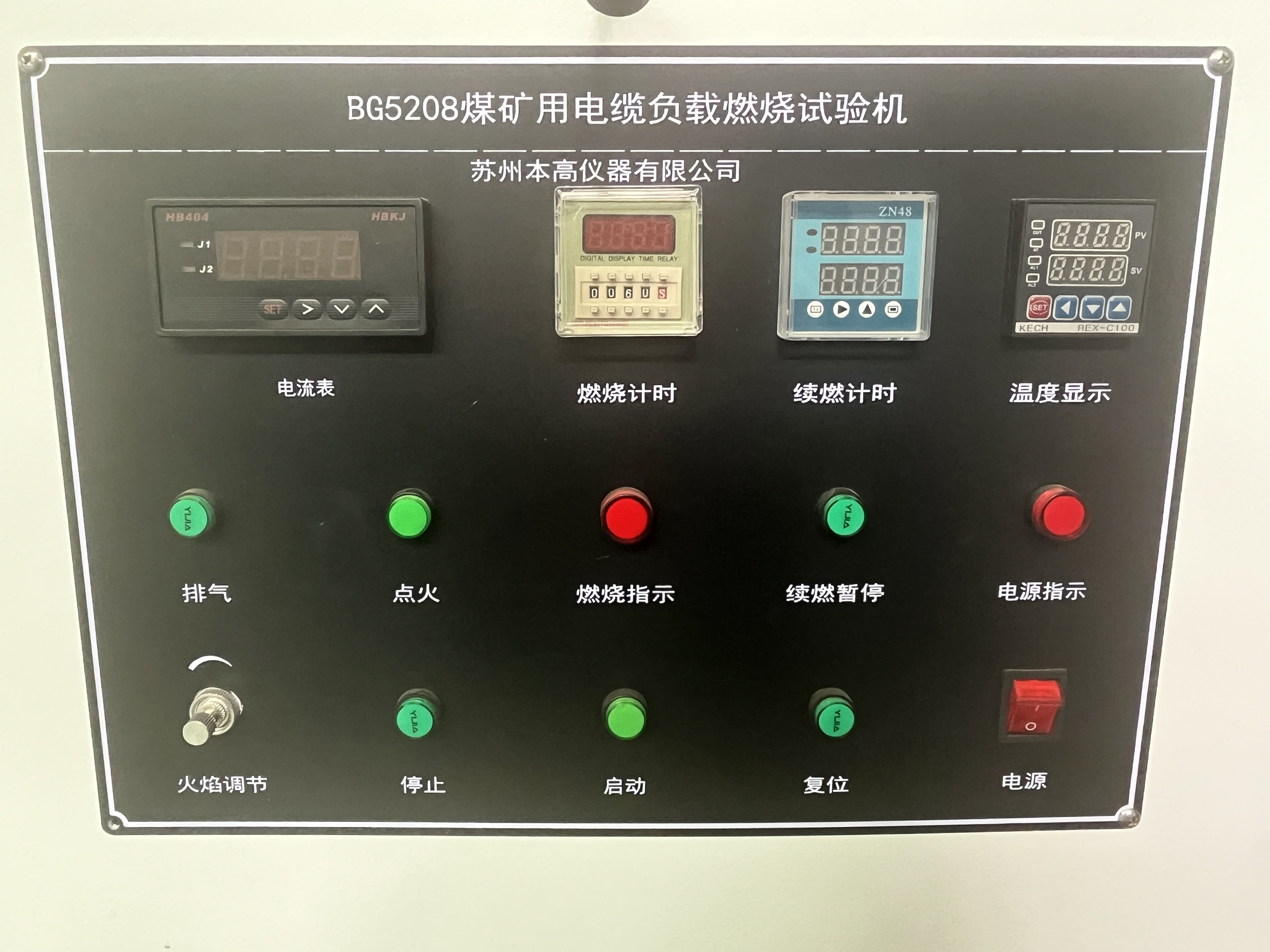

1.电控箱

  • 交流电(40Hz - 62Hz、正弦波)
  • 测温仪(精度± 2℃)

2.燃烧箱

  • 喷灯材质:H62黄铜
  • 喷灯燃料:天然气 或 合成甲烷(甲烷含量≥ 95%)

刘郎阁

注意事项

1.注意高压危险⚠️

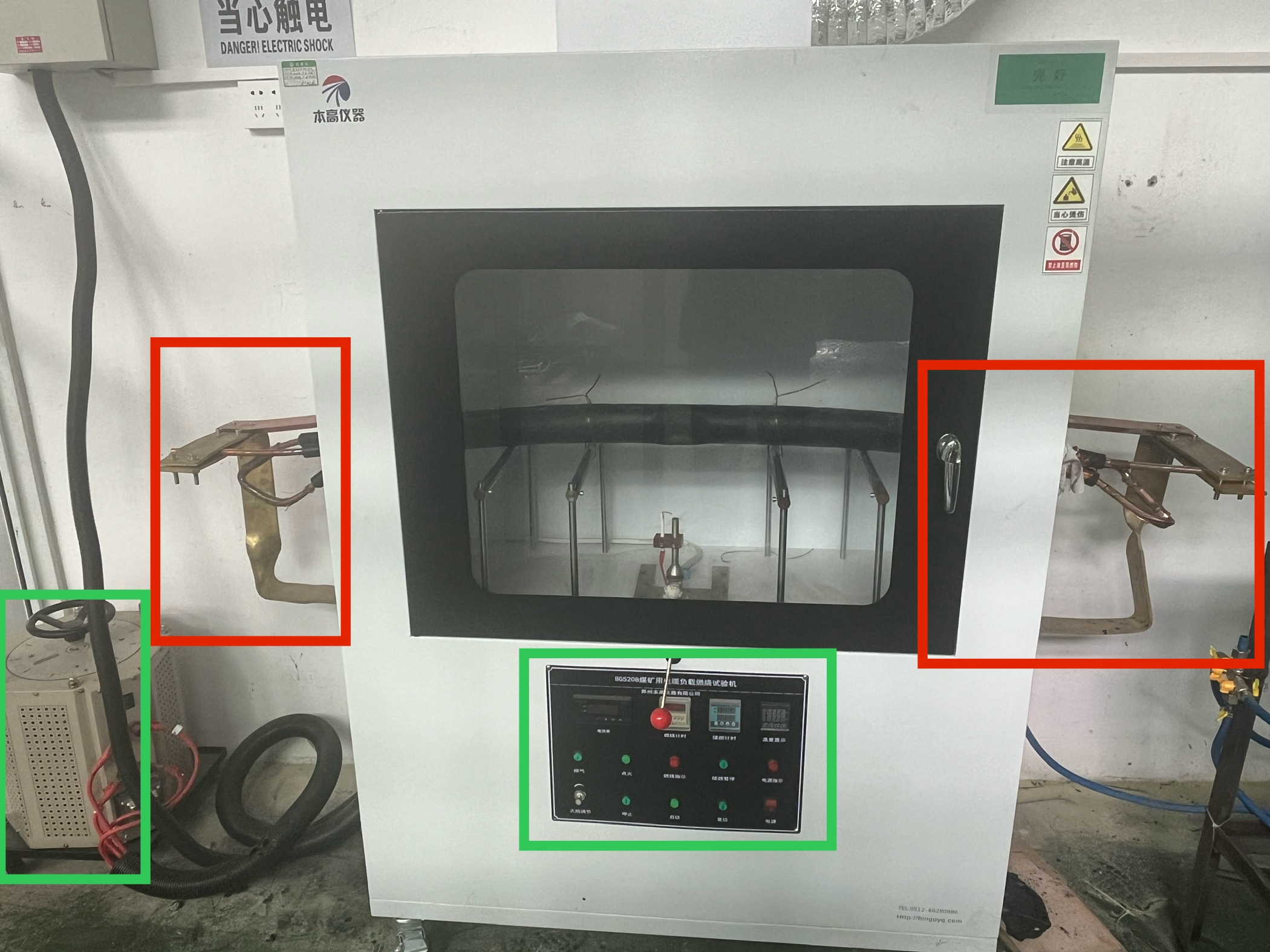

在启动电控箱后,和开始试验时请勿接触以下图中红色部分⚠️,绿色部分为安全区域。

刘郎阁

2.在试验过程中,燃烧箱内不应有明显且影响试验结果的空气流动

3.该试验仅适用于导体截面积 ≥ 6m㎡ 的导体

试样制备

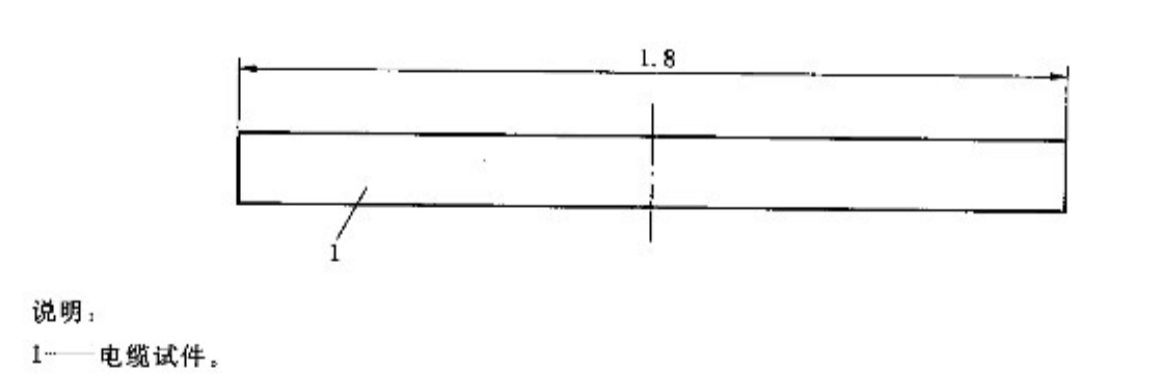

1.准备1.8米的电缆试样(3条,其中2条备用)

2.将每条电缆试样的两端剥开6cm,露出导体

3.在每条电缆试样的中心位置处做标记(1.8/2=0.9米)

刘郎阁

4.以该标记为起点向电缆试样的左右两端20cm± 1cm位置处,打孔(或者用小刀切开该电缆试样的护套层和绝缘层,直至露出导体)

开始试验

1.开启总空压机(通气)

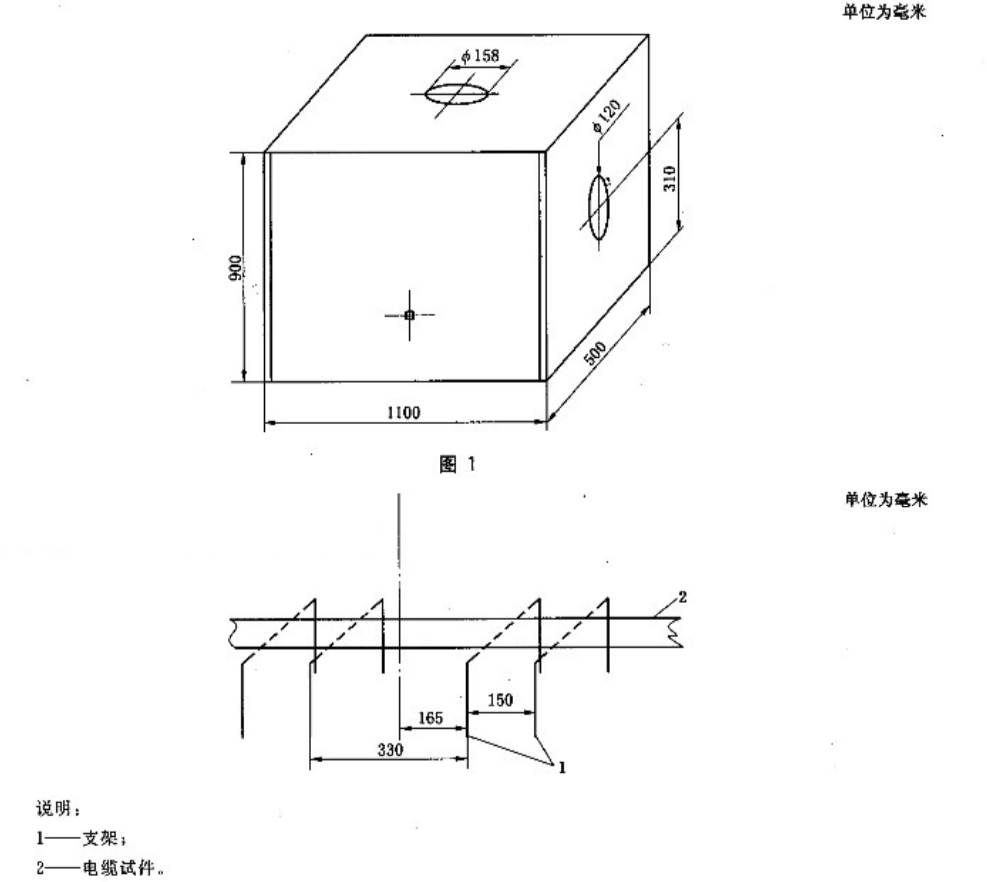

2.将电缆试样放置到燃烧箱内的支架上
(电缆试样中心位置应位于燃烧箱中部,电缆试样两端的分别从燃烧箱两侧孔伸出箱外)

刘郎阁

3.将热电偶的测温头插入电缆试样中(打孔的位置),并与导体接触

4.然后掩盖绝缘、护套层,扎紧切口

5.将电缆试样的导体以 串联 的方式与电控箱连接

6.打开天然气合成甲烷气的开关阀门(压力值为0.5-1.5,根据火焰大小来进行微调)

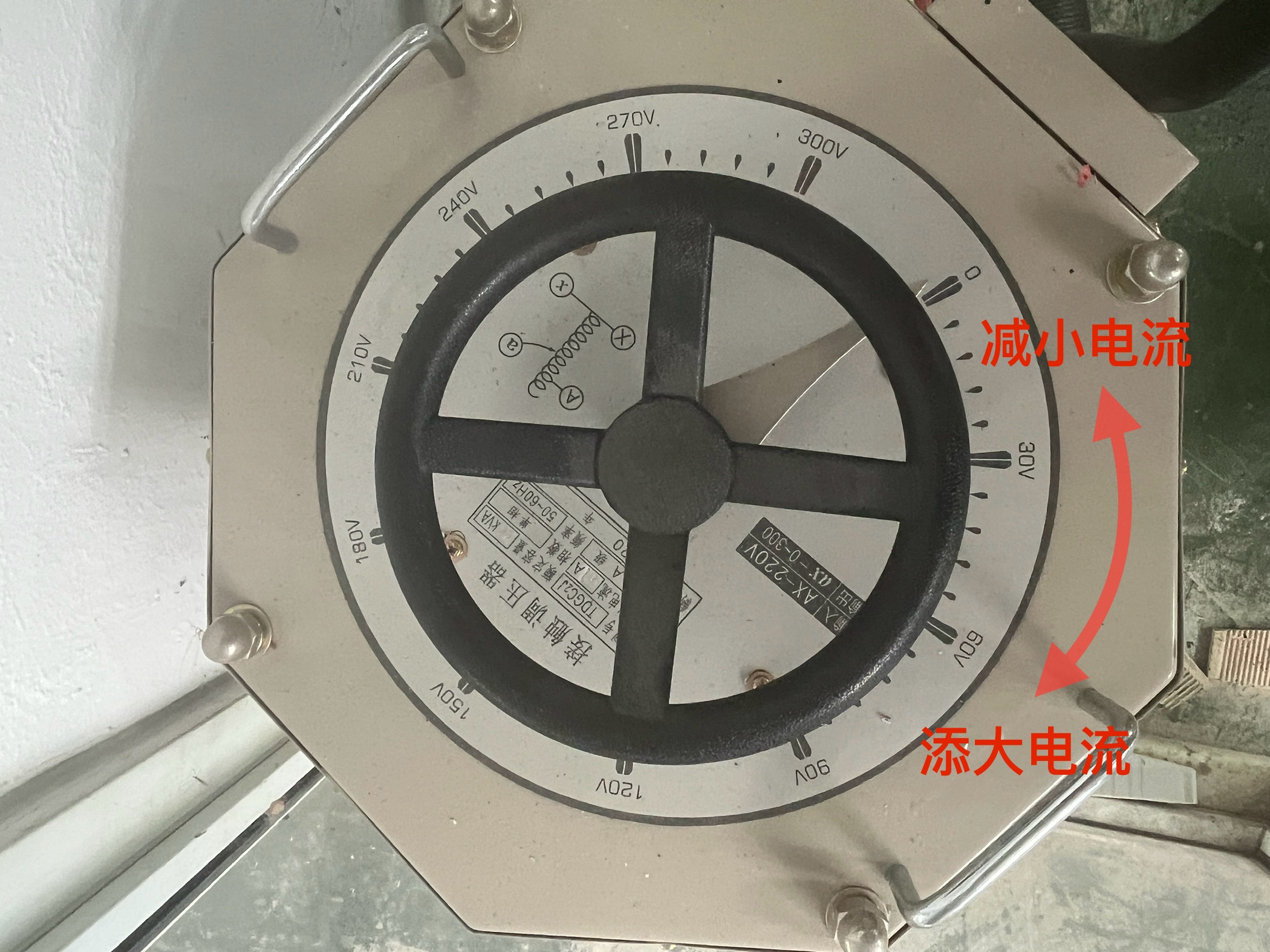

7.启动电控箱,并根据电缆试样的标称截面积调节相应大小的电流值:

刘郎阁

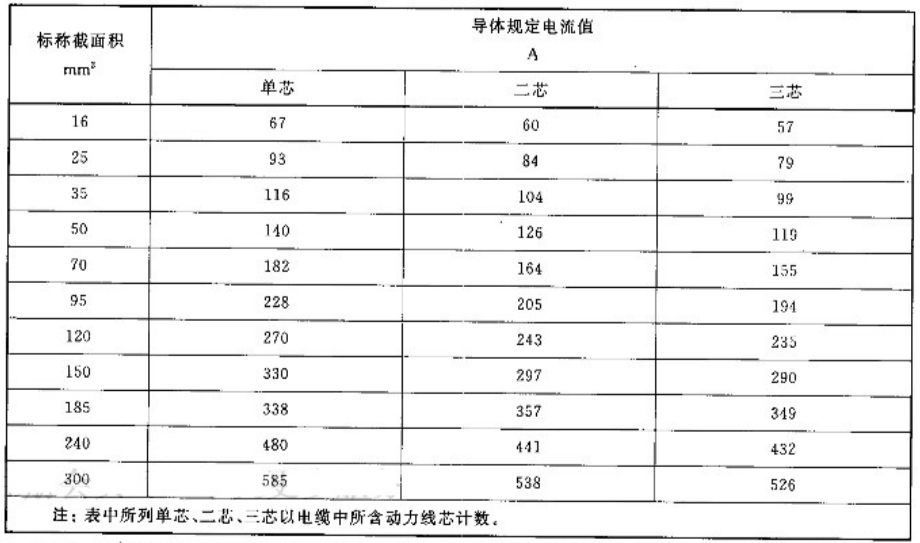

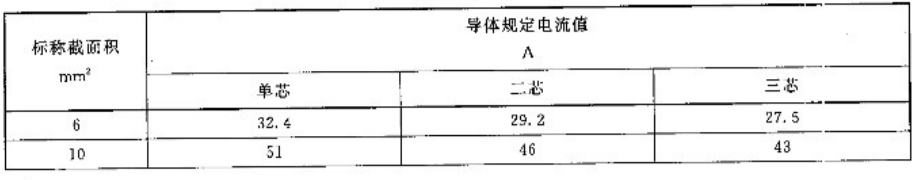

试验电流值 = 5 * 导体规定电流值(下表)

刘郎阁
刘郎阁

例如:
标称截面积为120m㎡的三芯电缆,导体规定电流值为235A,那它的试验电流值就等于5*235=1175A

刘郎阁

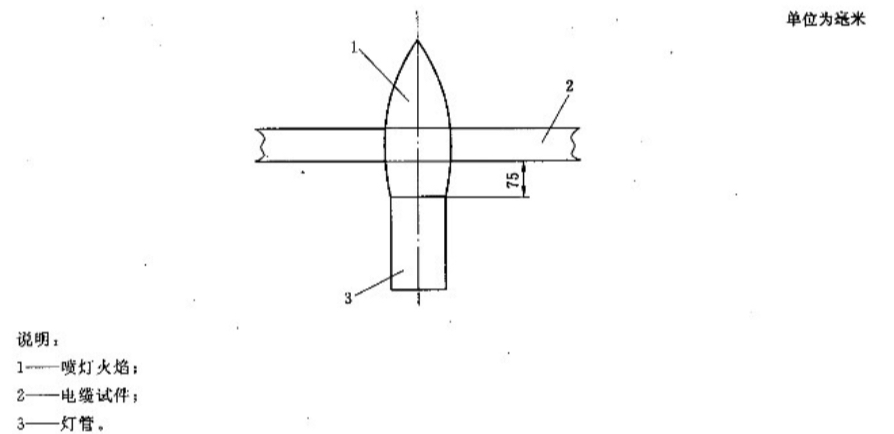

8.当导体温度 ≈ 205℃± 5℃ 时,将调好的喷灯移动到电缆试样下面(用内焰的顶端位置接触电缆试样的底部,如下图),并开始计时

刘郎阁

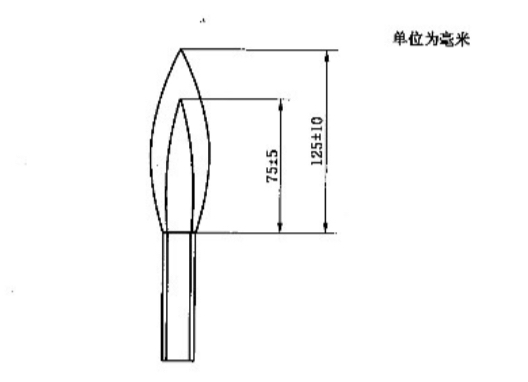

喷灯调试:
喷灯火焰(内焰+外焰)高度:125 ± 10mm
内焰高度(蓝色):75 ± 5mm

刘郎阁

9.燃烧时间 1分钟(60s) ,移开喷灯,切断通过电缆试样的电流(注意:同时要注意观察电缆试样的续燃情况,并记录该续燃的时间)

10.燃烧结束后,取下电缆试样,用棉布擦净电缆试样表面,测量碳化长度(精确到± 1mm)

结果判定

续燃时间:< 4 分钟
碳化长度:< 150 mm
试验次数:3条电缆试样(可选)

若该电缆试样均通过以上三项要求,则判定为合格。

实验设备 标准
